Прослушать землю

Фото: geoseisholding.ru

В настоящее время, на фоне ухода с российского рынка иностранных производителей сейсморегистрирующей аппаратуры, складывается благоприятная ситуация для развития отечественной техники. Это открывает возможности для российских предприятий сосредоточиться на разработке и производстве собственных решений, укрепляя технологическую независимость и повышая качество продукции. Такая ситуация способствует развитию научно-технического потенциала, стимулирует инновации и расширяет экспортные возможности для российских сейсморегистрирующих систем.

Переход на зарубежное

Ситуация сложилась так, что с начала 1990-х годов практически все сервисные геологоразведочные организации при отсутствии развития отечественного оборудования перешли на иностранные системы. Главной причиной такого выбора было то, что зарубежные решения позволяли одновременно работать с большим количеством каналов, что значительно улучшало качество собранных данных и расширяло разрешительную способность геологических разрезов. С этого момента количество используемого оборудования на проектах только росло. Этот переход продолжался почти три десятилетия и сформировал зависимость российской отрасли от иностранных технологий.

На сегодняшний день в России для проведения сейсморазведочных работ всеми компаниями используется более 1 млн каналов различного оборудования от разных производителей и моделей. Из этого числа около 75% каналов сосредоточено у шести крупнейших российских компаний: ТНГ-групп, "Башнефтегеофизика", "Геотек", "Росгеология", холдинг "Геосейс" и "Тюменская сервисная геофизическая компания".

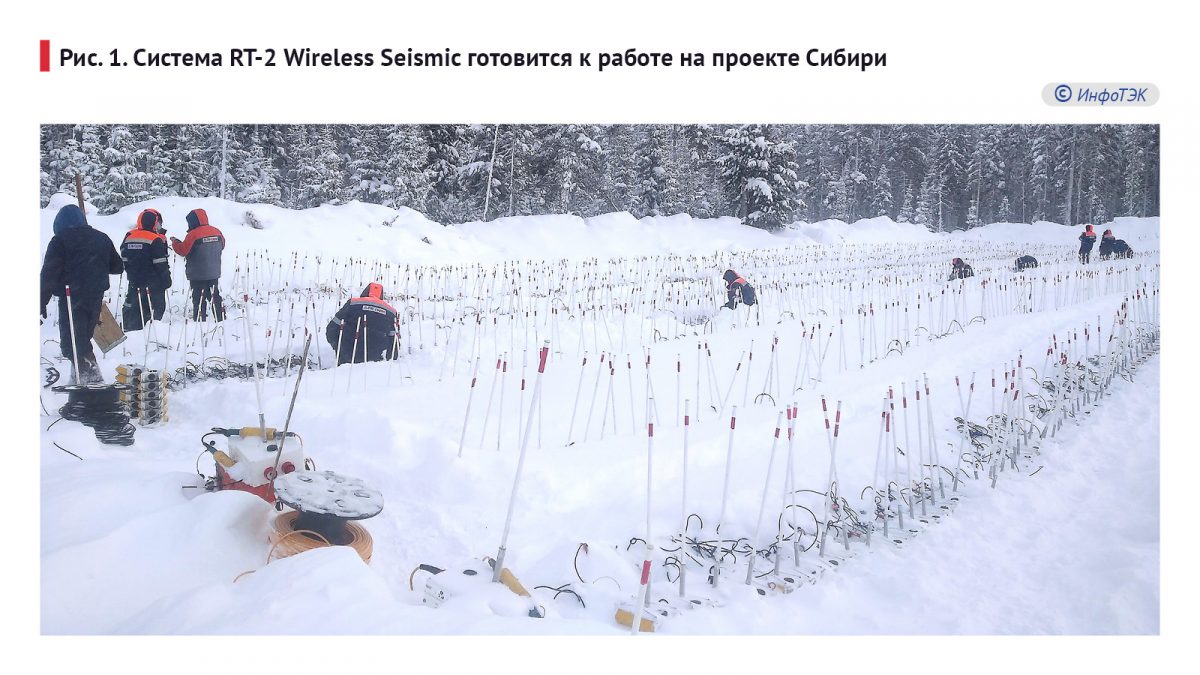

Импортное оборудование занимает около 97-98% всего используемого сейсмического комплекса. Основную долю составляют французские системы компании Sercel — порядка 84% каналов в различных модификациях, а также американская аппаратура компаний INOVA и Wireless Seismic — примерно 14% каналов. Высокая доля импортных технологий создает необходимость активного развития отечественных решений, чтобы снизить зависимость от иностранных производителей, повысить технологическую независимость и обеспечить стабильность российской геологоразведочной промышленности.

Надёжная классика

По типу оборудование можно поделить на три группы: кабельные телеметрические системы (93% каналов; Sercel, INOVA, СКБ), бескабельные телеметрические системы (5% каналов; Wireless Seismic, "Сейстех") и бескабельные нодальные (без возможности удаленного управления и отслеживания за состоянием оборудования) системы, которые еще называют "слепыми" (2% каналов, xPort Group китайского производства).

Из всего количества каналов на российскую долю приходятся скромные 2% каналов, которые примерно поровну делят между собой "Саратовское конструкторское бюро сейсмического приборостроения" (СКБ СП) и новый производитель ООО "Сейстех", вышедший с инновационной бескабельной сейсморегистрирующей системой ПАК "Геотом" в 2023 году.

Преобладание кабельных систем связано с необходимостью практически для всех недропользователей обеспечивать контроль качества получаемых данных в режиме реального времени. Именно такие системы способны предоставить оперативную информацию о состоянии познавательного процесса, что крайне важно для оценки достоверности и надежности получаемых результатов. Эти требования были сформированы еще в советский период, когда применялись системы с 48 или 96 каналами, и каждый канал имел критическое значение для общей картины данных. В те времена необходимость контроля каждого канала была обусловлена важностью точных и своевременных измерений для дальнейшего анализа.

Эти требования были закреплены в "Инструкции по сейсморазведке" 1986 года, которая и по сей день остается основным регламентирующим документом для проведения сейсморазведочных работ, несмотря на значительный технологический прогресс. В настоящее время используются системы с десятками тысяч каналов одновременно, что существенно повышает объем и качество данных, однако принцип контроля качества в реальном времени сохраняется, поскольку он остается важным условием получения надежных результатов. Современные системы позволяют работать с огромным количеством каналов, но при этом требования к мониторингу и контролю в режиме онлайн продолжают играть ключевую роль, подтверждая значимость классических принципов даже в условиях развития новых технологий.

Увеличение канальности

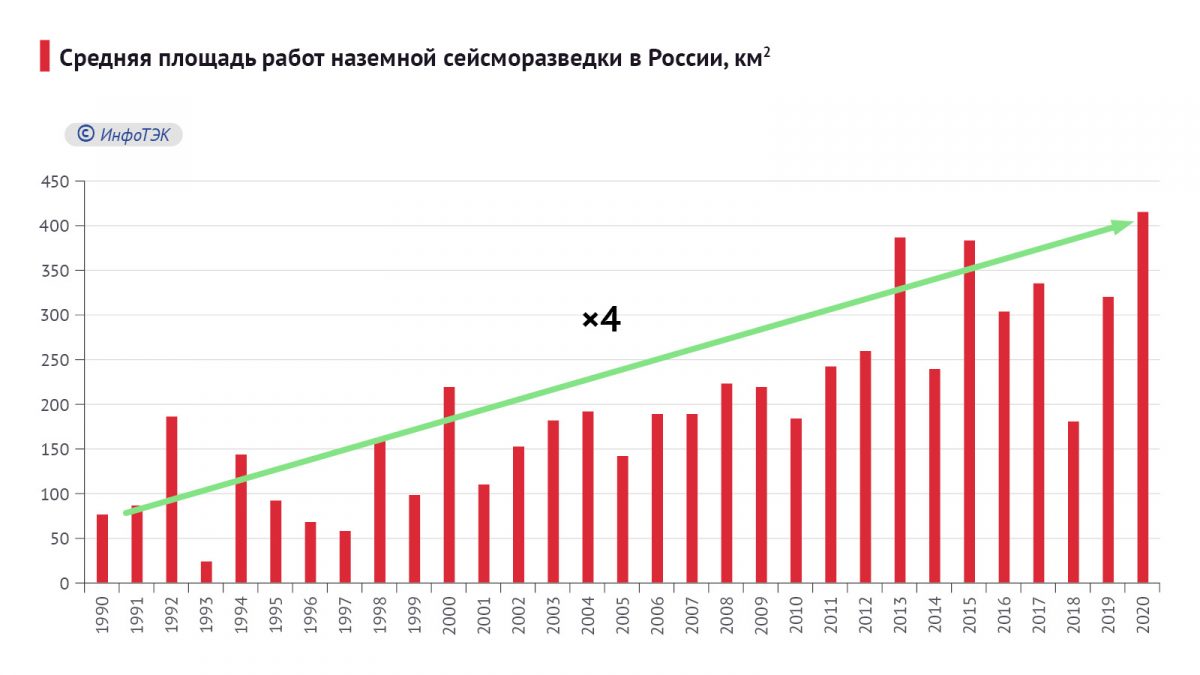

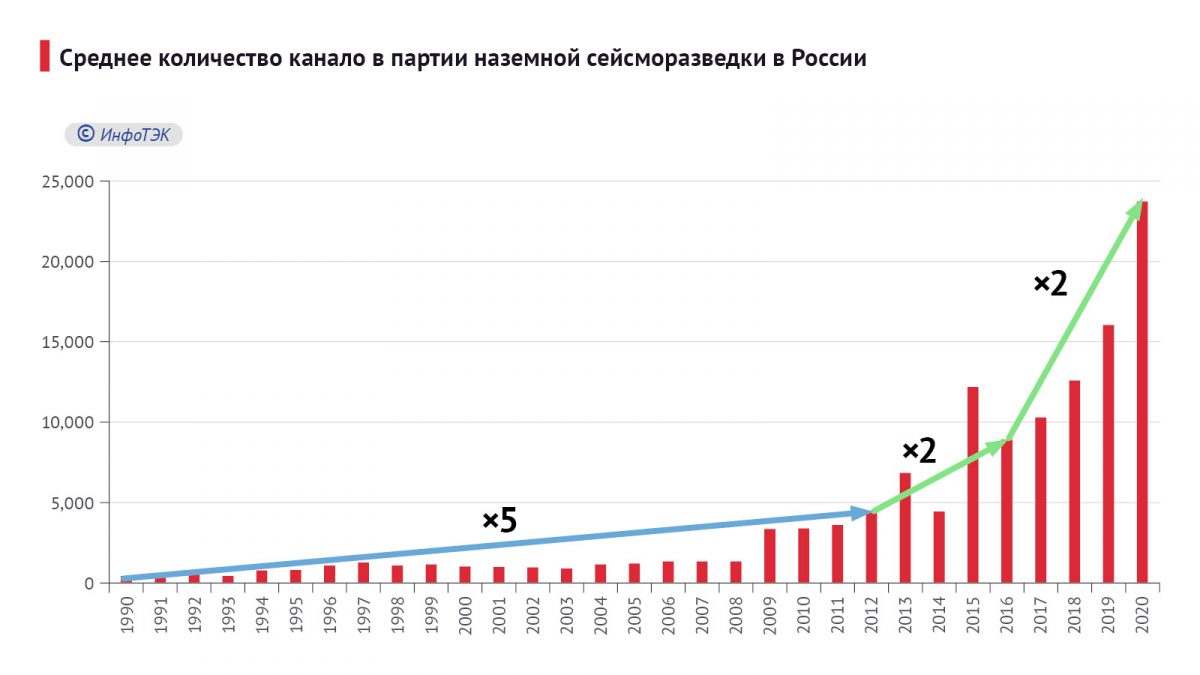

С уходом многих западных компаний из России обслуживание, ремонт и обновление практически всего сейсморазведочного парка стало невозможно или сильно ограничено. Ежегодная же потребность в обновлении оценивается в 50 тыс. каналов. При этом современный тренд в увеличении канальности сейсморазведочных проектов требует опережающего развития, увеличения общей канальности отрасли, – до 100 тыс. каналов и более ежегодно.

В связи с этим недропользователи перевели акцент на доступное на российском рынке оборудование российских и китайских производителей.

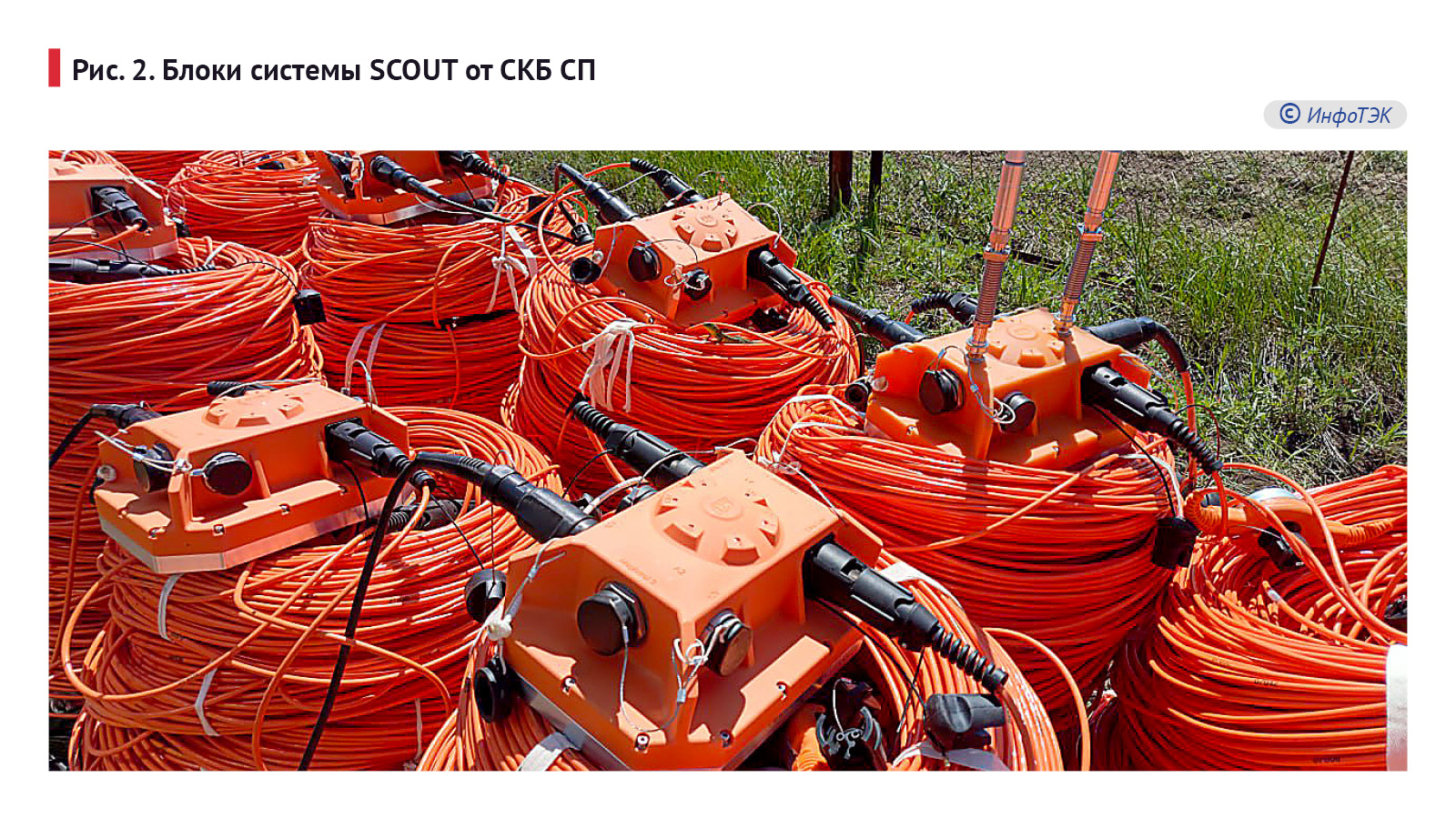

В части кабельного телеметрического оборудования сейчас доступны только сейсморазведочные станции отечественного производства СКБ СП. Но все больший акцент переходит на использование бескабельных систем. В частности, СКБ СП помимо кабельной системы создает и бескабельную систему SCOUT – в трехканальной и одноканальной модификациях.

В соответствии с трехсторонним Соглашением заключенным в марте 2023 года между АО "СКБ СП", Минпромторгом РФ и АО "Росгеология", АО "СКБ СП" является исполнителем работ по комплексному проекту – "Разработка и производство отечественной интеллектуальной сейсморегистрирующей платформы "Сейсмосистема", предназначенной для поиска нефтяных и газовых месторождений на суше, ледовой поверхности акватории арктических морей, в транзитных и экологически чувствительных зонах" "Скаут-НТ".

В настоящее время завершена разработка и изготовлен опытный образец "Сейсмосистемы". В 2024 году прошли опытно-промышленные испытания сейсморегистрирующей системы "Скаут-НТ" на полевом проекте АО "Росгеология", в ходе которых полевые специалисты оценили завершенность разработки, технические характеристики и производственные возможности новой российской сейсмостанции.

Бескабельные системы

Развитие и использование бескабельных систем в России началось относительно недавно (около десяти лет назад). В какой-то момент к наиболее продвинутым недропользователям пришло понимание, что при использовании в работе нескольких тысяч регистрирующих каналов на одной площади, появляется возможность в некотором ослаблении контроля за получаемыми данными без уменьшения итогового качества. И если при этом использовать бескабельное оборудование, которое меньше, легче и позволяет осуществлять работы по экологосберегающим технологиям (уменьшение вырубки леса за счет уменьшения ширины просек под проезд легкой вездеходной техники), то выгода становится очевидна.

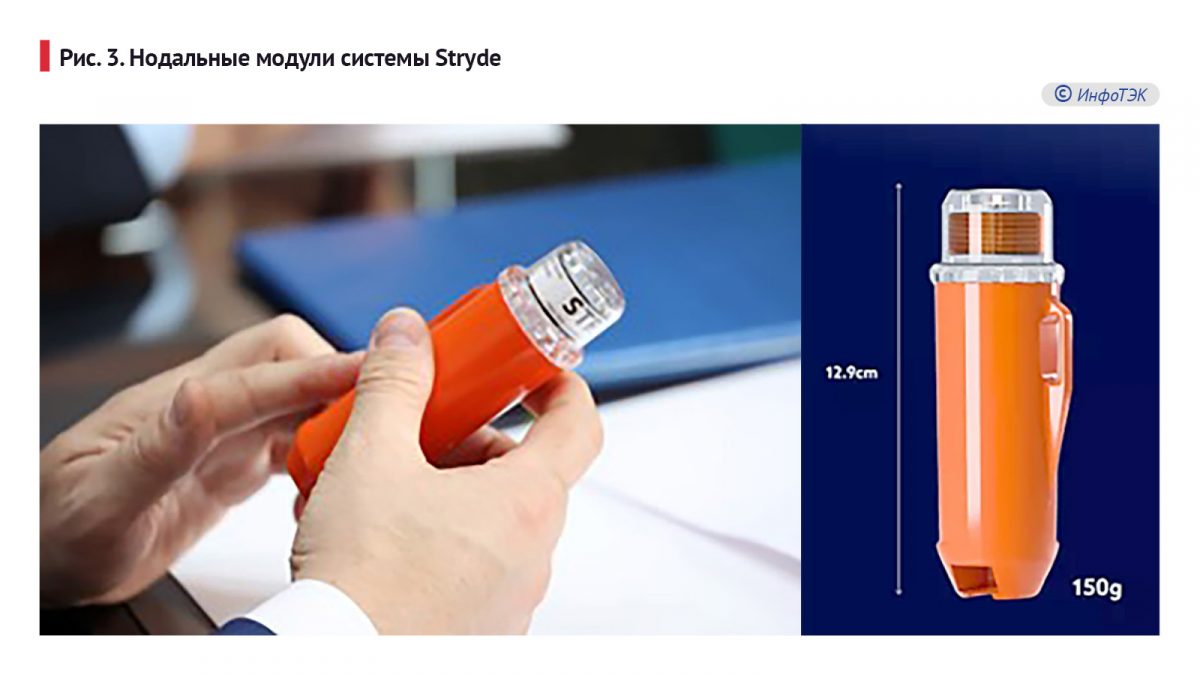

Одной из отечественных бескабельных, так называемых, "слепых" систем могла стать совместная разработка подразделения Shclumberger – WesternGeko и компании "Роснефть". Система с рабочим названием Cheetah (англ. "гепард") была доведена до финальной стадии производства система за счет финансирования BP и "Роснефть". У всех трех участников имеются права на изготовление и использование данного оборудования. К сожалению, развитие этой системы реализовала только компания BP и успешно эксплуатирует за рубежом с названием Stryde. В России данная система осталась только в виде конструкторской документации.

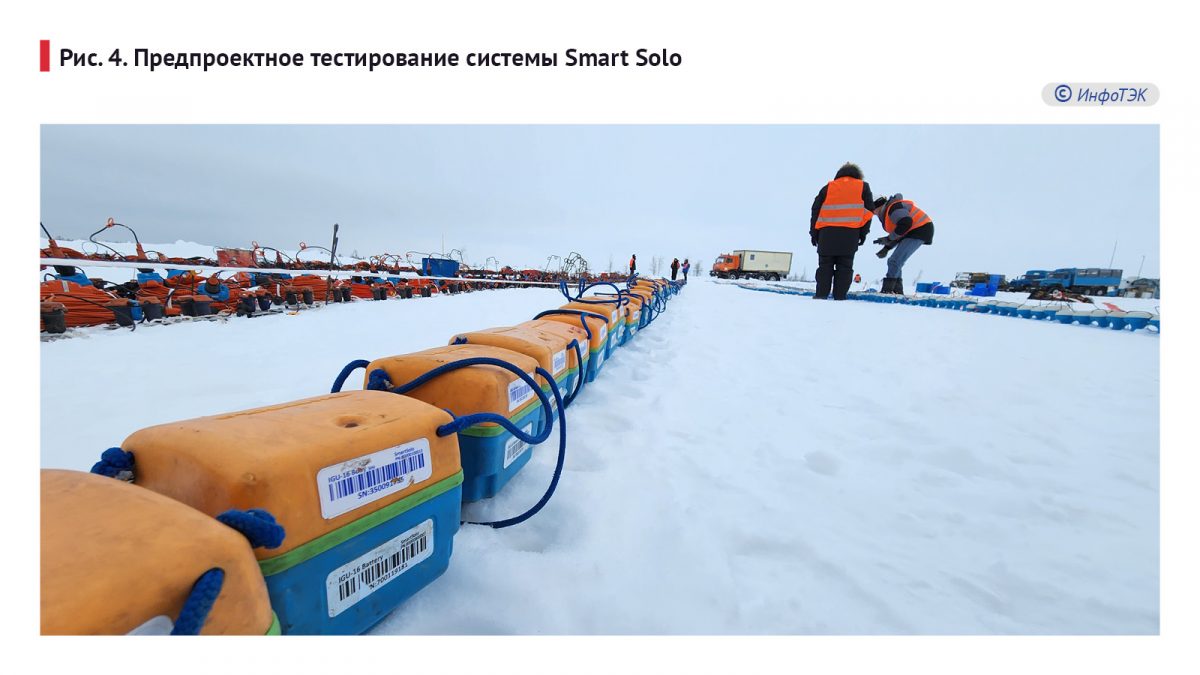

Бескабельное оборудование доступное у нас представлено в основном китайскими производителями – xPortGroup, Smart Solo и другими. Основным ограничивающим фактором в использовании этого оборудования является то, что они полностью "слепые" и не предоставляют возможность контроля за состоянием оборудования. Следовательно, появляется риск в получении брака, который будет выявлен только после проведения работ.

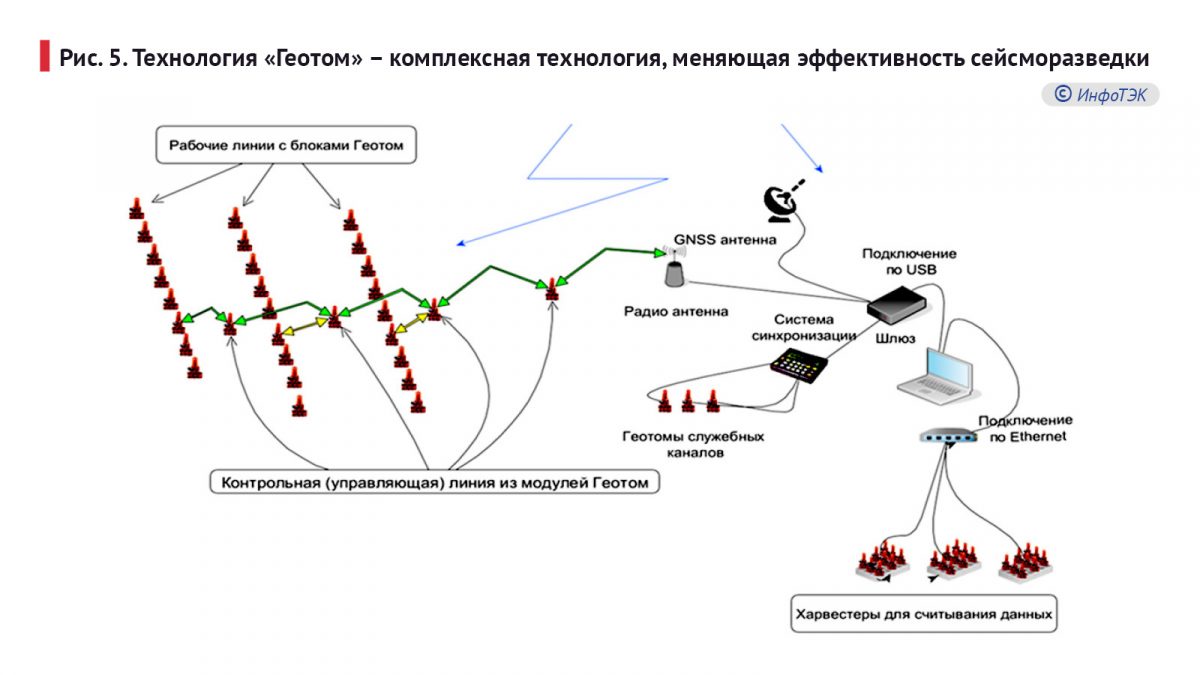

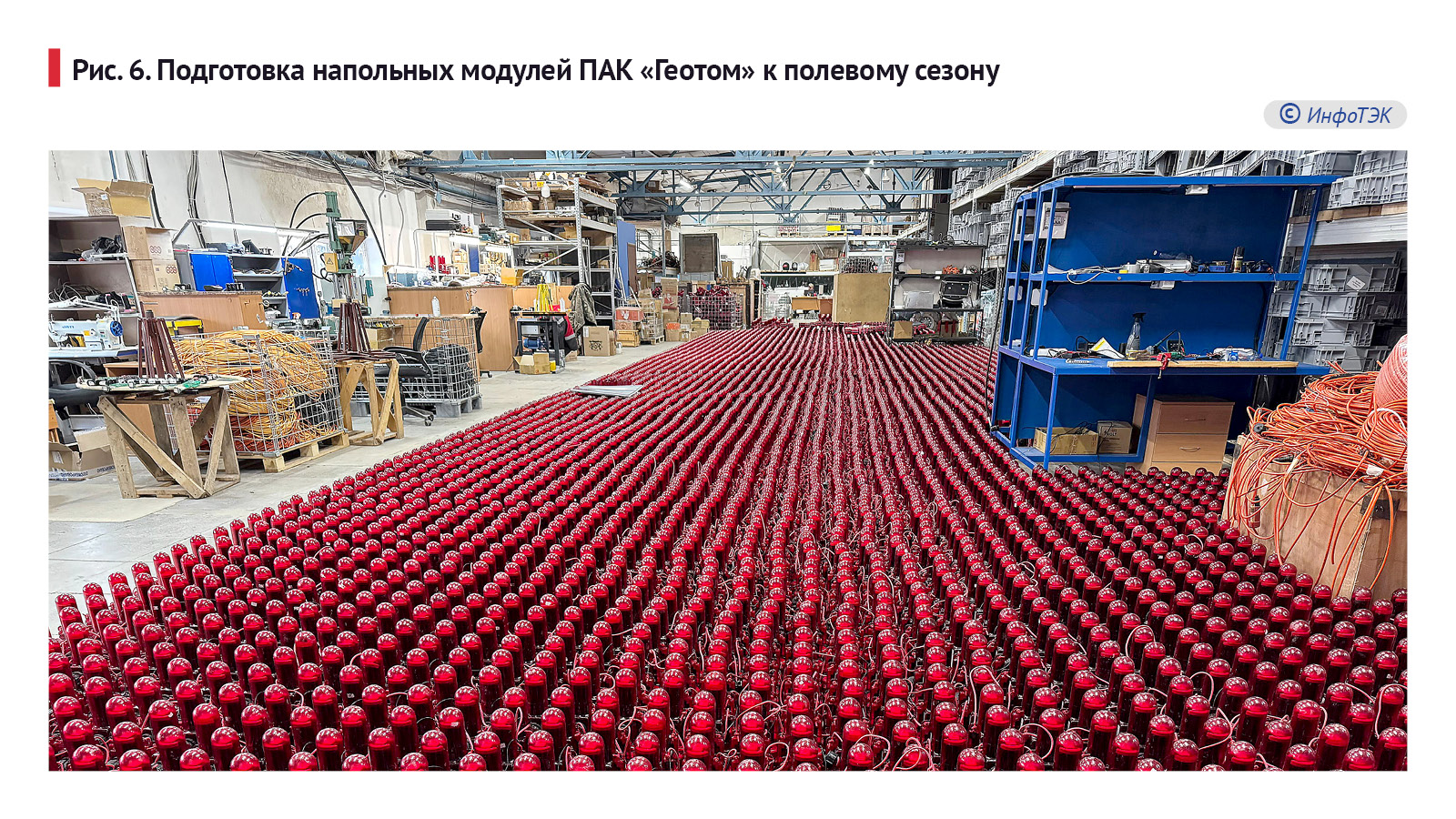

С учетом этого риска и общей выгоды бескабельного оборудования разработчики ООО "Сейстех" при участии холдинга "Геосейс" создали программно-аппаратный комплекс (ПАК) "Геотом", который позволяет по радиоканалу следить за состоянием каждого канала (шумы, правильность установки, стабильность синхронизации). Разработка была начата только пять лет назад, а сейчас это оборудование уже используется (произведено 11 тыс. каналов) и доступно для всех геологразведочных компаний.

"Геотом"

ПАК "Геотом" – это бескабельная телеметрическая сейсморегистрируюшая система с удаленным контролем и управлением всей полевой расстановкой. Предназначен для регистрации сейсмических данных с подключением внешних сейсмоприемников различного типа.

Пакет программно-аппаратных средств "Геотом" является одним из наиболее адаптированных решений к современным экологосберегающим технологиям. Этот комплекс специально разработан для минимизации воздействия на окружающую среду, что характеризуется снижением потрав посевов и уменьшением экологической нагрузки при проведении сейсморазведочных работ. Благодаря своей гибкости и универсальности, он применяется на участках со сложным рельефом, где традиционные системы могут испытывать трудности.

"Геотом" полностью совместим со всеми регистрирующими системами, функционирующими в отрасли сейсморазведки и уже успешно прошел проверку на опытно-промышленных и производственных проектах в различных сейсмогеологических условиях. Результатом этого стали протоколы о допуске ПАК "Геотом" для работы на проектах как государственных заказов, так и для ведущих компаний-недропользователей ("Роснефть", "Газпром", "Газпром нефть", ЛУКОЙЛ").

Источники сигнала

Вторым по важности элементом системы сейсморазведки являются источники сигнала, которые при возбуждении создают волны, отражающиеся от подземных горизонтов и фиксирующиеся сейсморазведочными каналами. Эти источники играют ключевую роль в получении точных данных о структуре подземных слоёв и их характеристиках. Существует три основных типа источников сигнала: первыми являются взрывные устройства, применяемые в основном в не глубоких скважинах, затем вибрационные источники, и, наконец, импульсные.

Если говорить о взрывных источниках, то в России ситуация достаточно хорошая — отечественные разработки успешно применяются в большинстве проектов, и здесь отечественный рынок полностью обеспечен необходимыми технологиями.

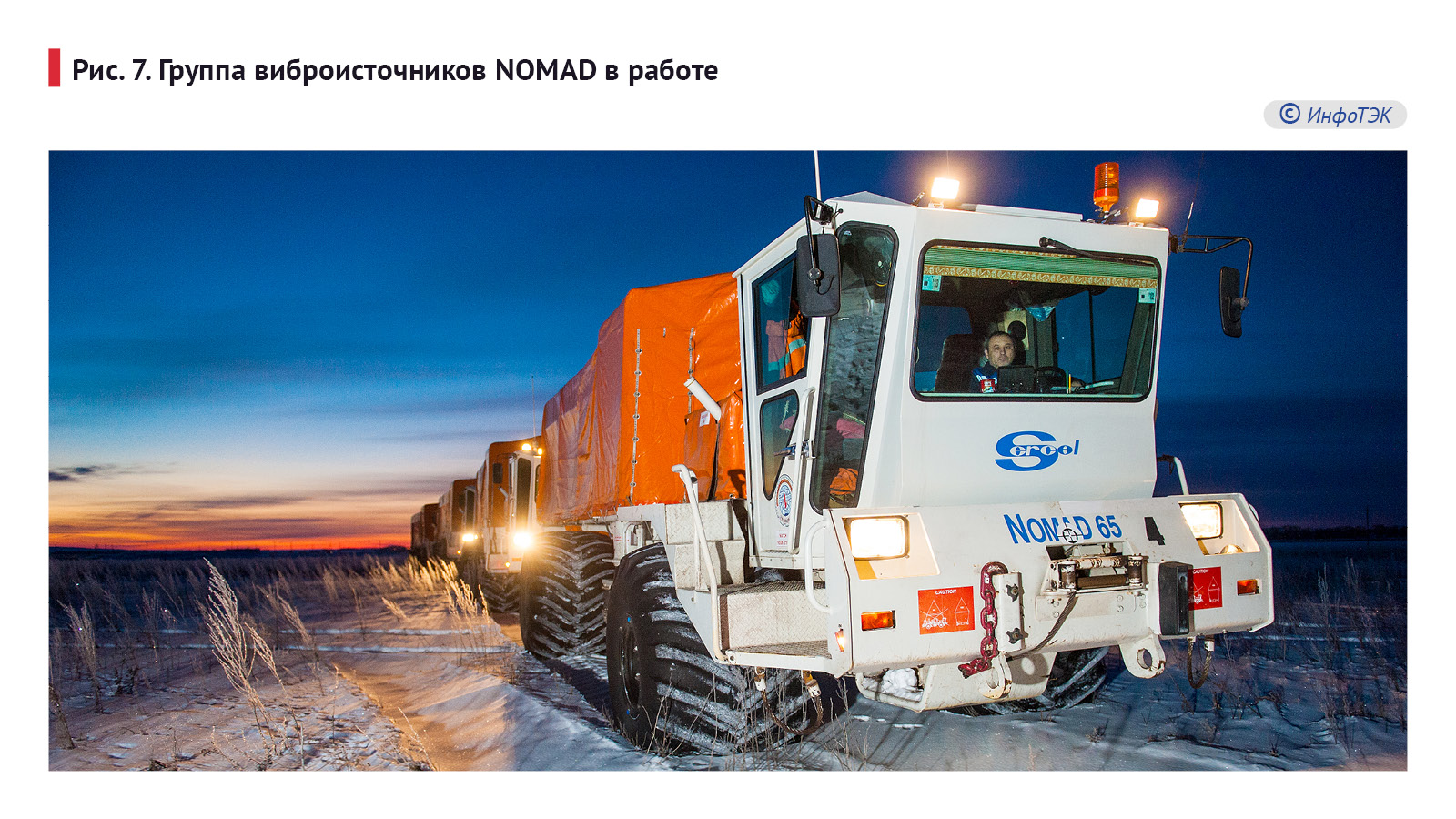

Однако в сегменте вибрационных источников, многие сервисные компании отдают предпочтение французскому оборудованию производства компании Sercel. Несмотря на это, российским производителям есть чем похвастаться и существуют реальные возможности конкурировать на международном уровне. Новейшие модели российских виброисточников по своим техническим характеристикам ничуть не уступают западному оборудованию и обладают высоким качеством. Например, российские виброисточники, такие как модель СВ-30Б-М3, выпускаемый компанией "Геосвип", а также модель "Батыр", производимая компанией "Башнефтегеофизика" и "Сейсмотехника", показывают отличные результаты и пользуются заслуженной популярностью.

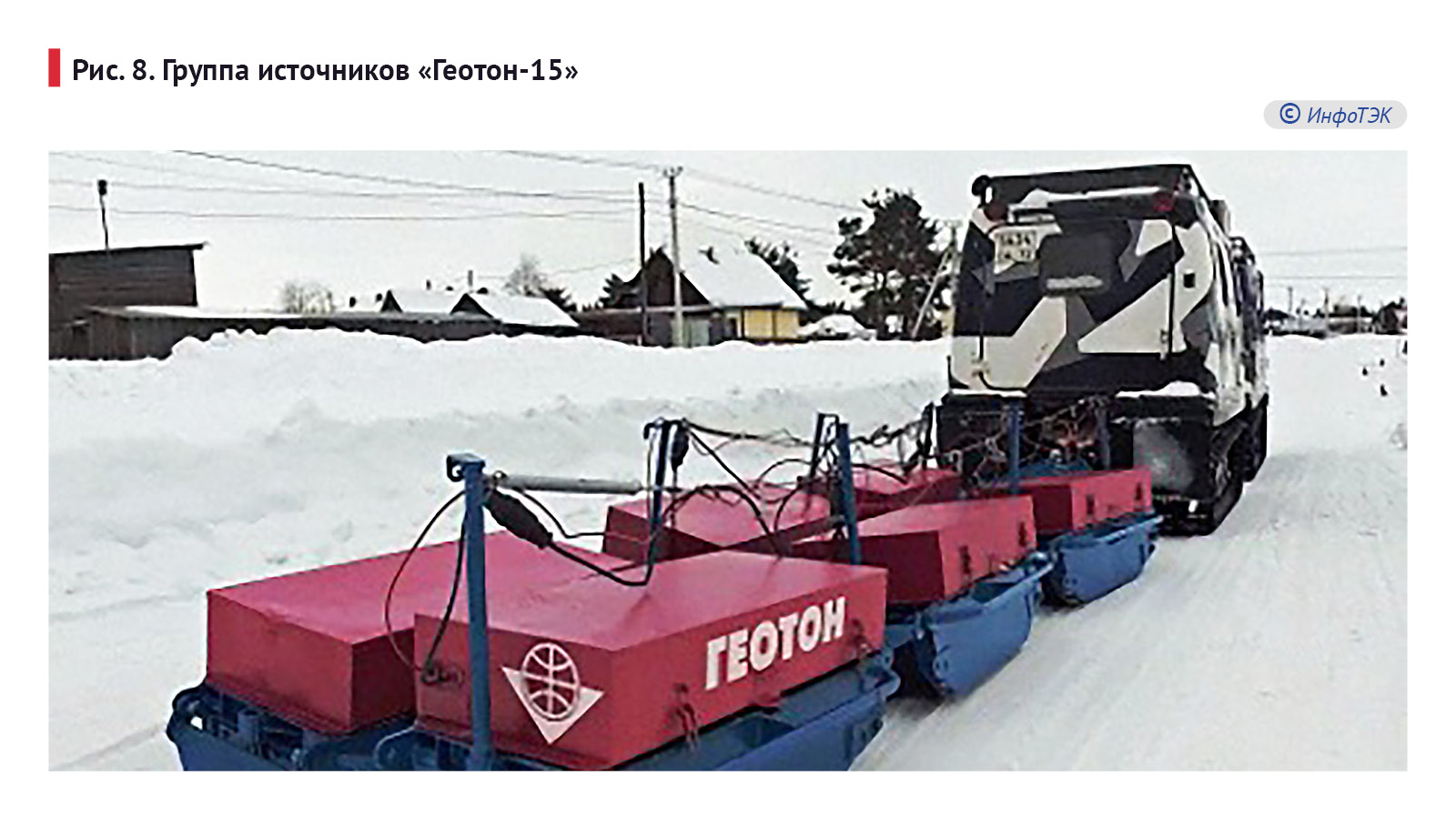

Что касается импульсных источников, ситуация в России особенно позитивная. В этом сегменте полностью доминирует отечественное оборудование, причем на высоком уровне. В стране успешно эксплуатируются такие проверенные временем и зарекомендовавшие себя модели, как "Енисей", разработанный компанией "Геотек", а также линейка устройств "Геотон" от холдинга "Геосейс". Эти отечественные импульсные источники отличаются высокой надежностью, эффективностью и качеством работы. Они востребованы и конкурентоспособны на внутреннем рынке. В целом, российский сегмент источников сигнала демонстрирует уверенный рост и развитие, что подтверждает наличие мощных производственных потенциалов и технологических возможностей внутри страны.

Подытоживая этот обзор, можно с уверенностью сказать, что российский рынок сейсморазведки обладает значительным потенциалом для перехода на отечественные технологии и оборудование. Сегодня уже представлены современные модели виброисточников, импульсных устройств и других компонентов, не уступающие по своим техническим характеристикам зарубежным аналогам.

Отечественные производители демонстрируют высокий уровень компетентности и инновационности, постоянно совершенствуют свою продукцию и разрабатывают новые решения, отвечающие требованиям современности. Это создает прочную базу для снижения зависимости от импортных поставок, повышения национальной безопасности и оптимизации затрат. В свете растущего спроса на экологически безопасные и адаптированные к российским условиям технологии, наш рынок может успешно развивать свое конкурентное преимущество, внедряя собственные разработки и укрепляя свою позицию во внутреннем и международном секторе сейсморазведки.
